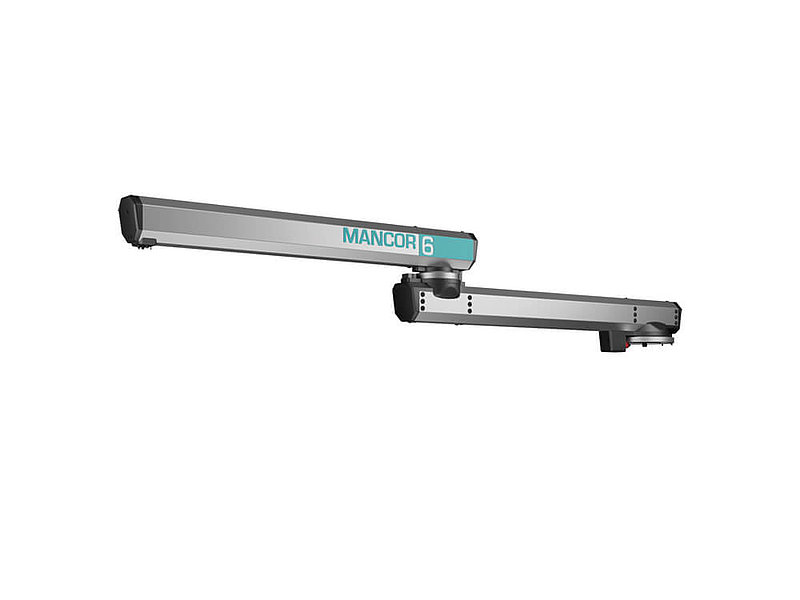

Mancor

Knickarm-Seilbalancer

Der Knickarm-Seilbalancer vereint einen Seilbalancer mit bis zu 120 kg Tragfähigkeit und einen Knickarmausleger. Der Arbeitsbereich kann dabei bis zu 2,8 m betragen. Der MANCOR bietet sich auch bei begrenzten niedrigen Raumverhältnissen an.

Mancor

Knickarm-Seilbalancer

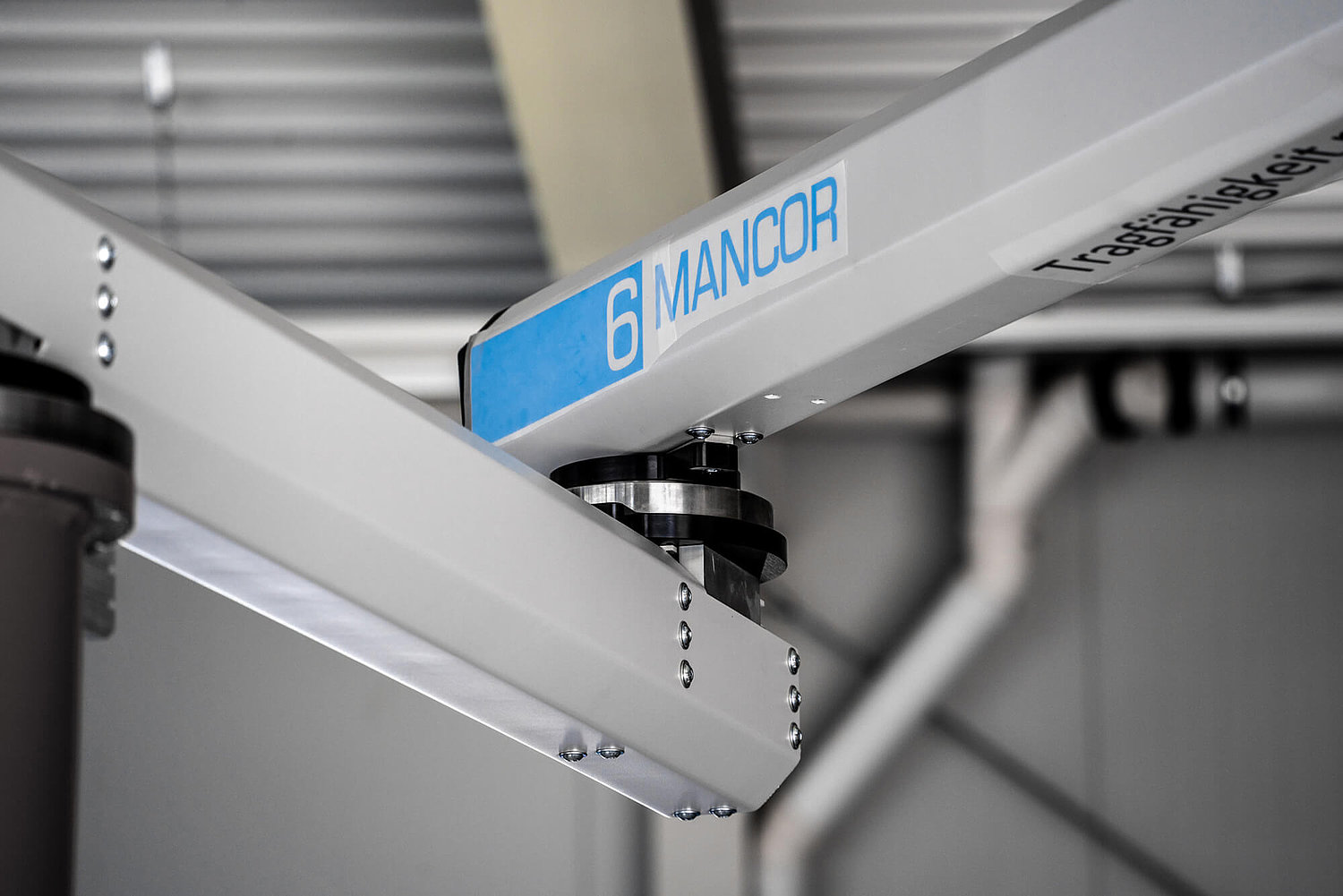

Durch das kompakte Design ist der Knickarm-Seilbalancer ein echter Hingucker in der Fertigungshalle und trägt bspw. bei Kundenbesuchen positiv zum Erscheinungsbild der Fertigung bei.

mancor

Knickarm-Seilbalancer

Vereint einen Seilbalancer mit bis zu 120 kg Tragfähigkeit und einen Knickarmausleger.
Arbeitsradius kann bis zu 2,8 m betragen.
Bietet sich besonders bei begrenzten, niedrigen Raumverhältnissen an.

Technische Daten

Ausschließlich pneumatisch.
Maximaler Betriebsdruck: 5 bar.
Drei Druckluftkreisläufe: ein Steuerkreislauf, ein Arbeitskreislauf, ein Bremskreislauf.
Überdrucksicherheitsventil einstellbar auf benutzerspezifischen Druck.

max. Traglast bis zu 120 kg

ausschließlich pneumatisch

integrale Leichtbauweise

leichte Bedienkräfte

Arbeitshub bis zu 1800 mm

Funktionen

Ein Pneumatikzylinder wird mit Druckluft beaufschlagt und überträgt die Kraft ein Seil.
Optimales Materialhandling am Arbeitsplatz.
Ermöglicht das „schwerelose“ Umsetzen.
Handgeführter Knickarm-Seilbalancer.
Besonders gute Handhabbarkeit, Leichtgängigkeit und Leichtigkeit.
Drehen, schwenken, präzises platzieren und umsetzen in einem großen Arbeitsbereich.
Säulen und ggf. Wandmontage.
Innenliegendes Bremssystem.

Sicherheitsfunktionen

Anti-Jump: Bei Abreißen der Last verharrt das Gerät in seiner Position.
Anti-Drop: Bei plötzlichem Druckabfall verharrt das gerät in seiner Position.
Überlastungsschutz: Sicherheitsventil verhindert das Anheben zu hoher Lasten.

Baugrößen

Mancor 6

MAX. LAST

60 kg

HUB

1700 mm

ARBEITSRADIUS

2800 mm

GEWICHT

57,5 kg

AUSSEN Ø LASTVERTEILPLATTE

530 mm

SÄULE

ca. 2 m

LASTVERTEILPLATTE

VAS2 BG200-530-M16

DECKENHÖHE MIN.

2600 mm

Kundenspezifische Anforderungen wie höhere Traglasten, einen größeren Radius oder einen größeren Hub, können nach gesonderter Prüfung der Parameter realisiert werden.

Besonderheiten

Kundenspezifische Anforderungen (höhere Traglast, größerer Radius, größerer Hub) können nach gesonderter Prüfung der Parameter realisiert werden.
Keine offen liegenden oder sichtbaren Schläuche und sonstige einzelne Komponenten.
Leichtbauwerkstoffe (Aluminium, Kunststoff).
Kann durch seinen doppelten knickarm einen großen Arbeitsbereich abdecken.
Äußerst präzise Positionierungen schnell möglich.
Abgedichtetes Seil, dadurch:
– Staubschutz
– Kein Luftverlust

Einsatzgebiete

Der Seilbalancer mit Ausleger MANCOR ist eine Mischung aus MANTIS und CORDIS und bietet jeweilige Vorteile beider Produkte.

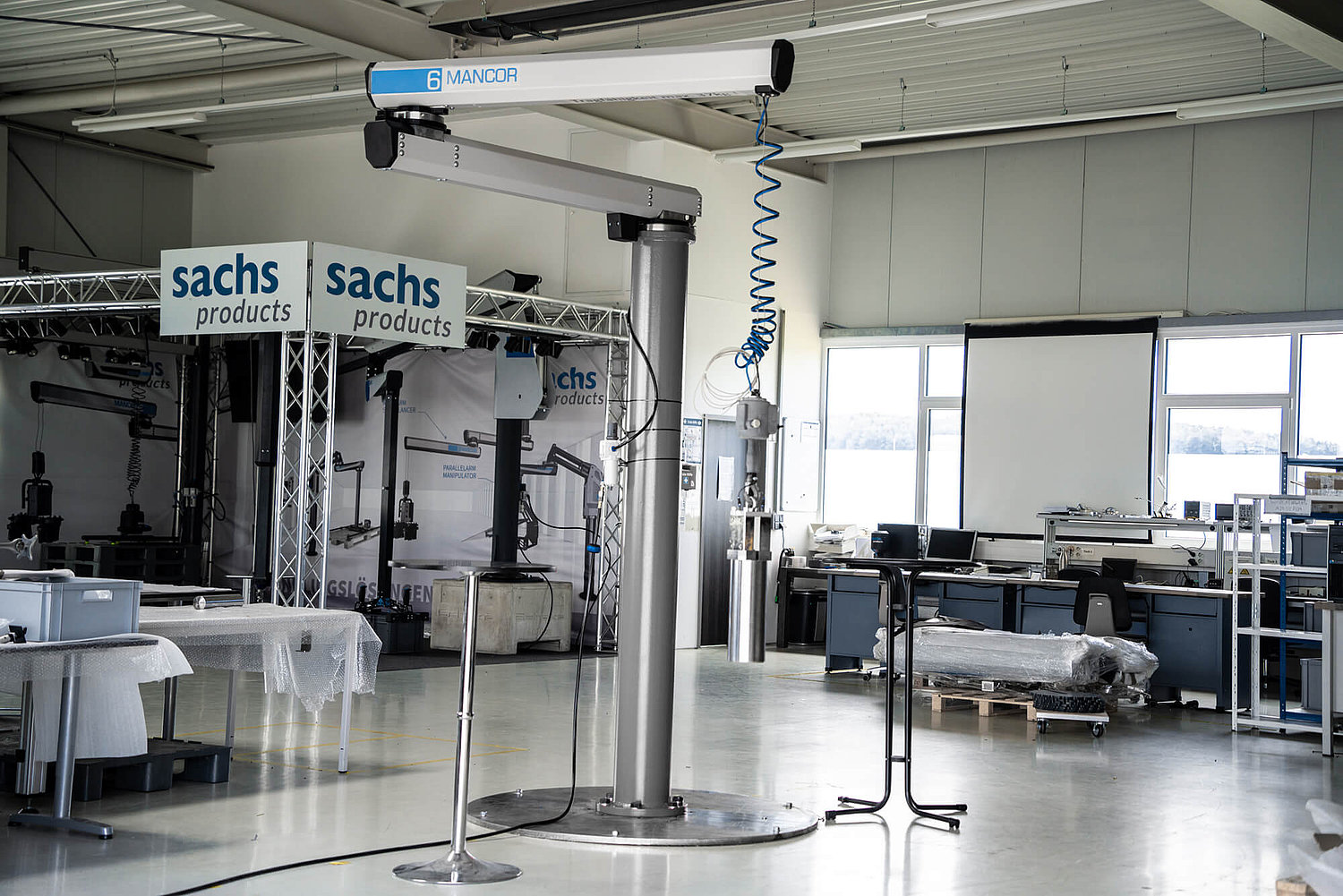

Das Gerät kann wahlweise an die Decke oder auf eine Standsäule montiert werden.
Niedrige Raumverhältnisse kein Problem.

Vakuumgreifer & Co.

Der Knickarm-Seilbalancer MANCOR kann mit verschiedensten Greiferlösungen wie z.B. Vakuumgreifern, mechanischen Greifern und vielem mehr kombiniert werden, um allen Anforderungen gerecht zu werden.
