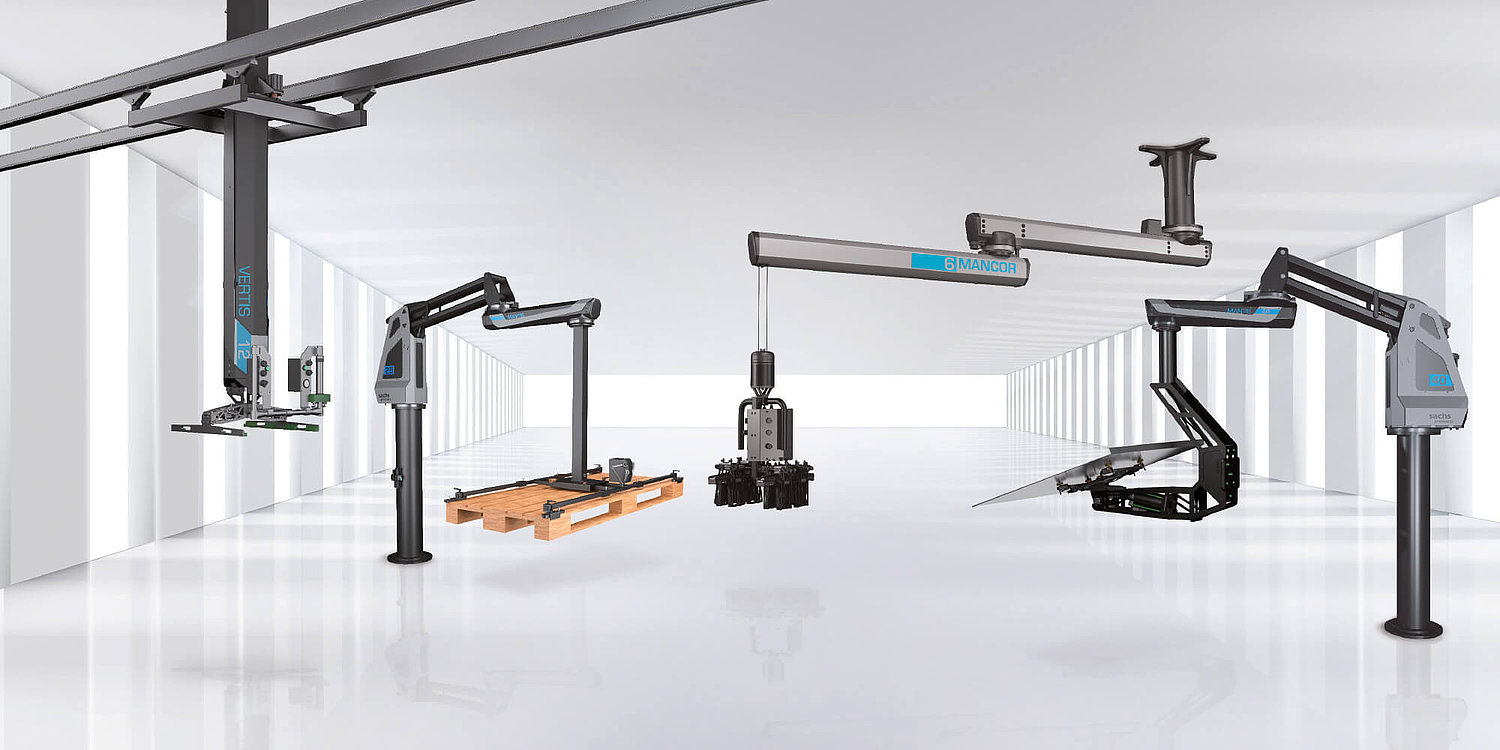

Vertis

Hubachsen-Manipulator

Mit einem Hubachsen-Manipulator lassen sich Lasten besonders komfortabel und sicher führen.

Vertis

Hubachsen-Manipulator

Der Hubachsen-Manipulator Vertis kann mit verschiedensten Greiferlösungen wie z.B. Vakuumgreifern, mechanischen Greifern und vielem mehr kombiniert werden, um allen Anforderungen gerecht zu werden.

Vertis

Hubachsen-Manipulator

Hubachsen-Manipulator für Lasten bis 600 kg

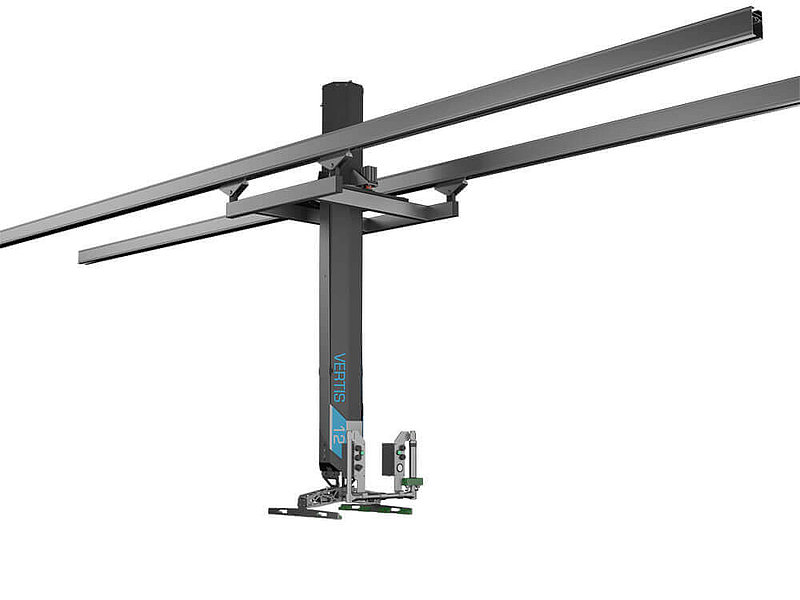

Eignet sich zur Montage in vielfältigen Schienensystemen
Überzeugt mit seiner hohen Tragfähigkeit, Leichtgängigkeit und seinem schlanken Design
Mit Hubachsen lassen sich Lasten besonders komfortabel und sicher führen

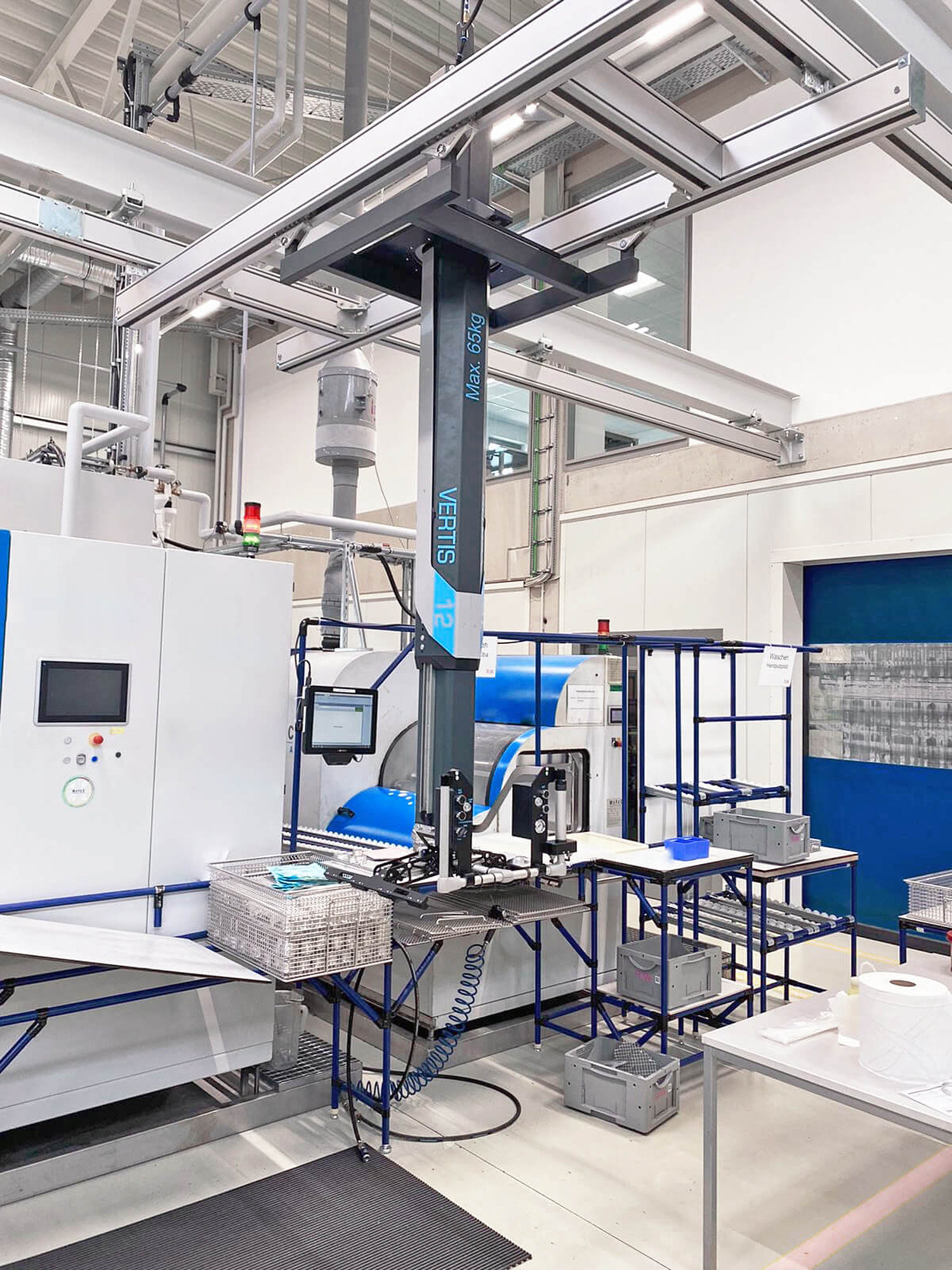

Durch das kompakte Design ist VERTIS ein echter Hingucker in der Fertigungshalle und trägt z.B. bei Kundenbesuchen positiv zum Erscheinungsbild der Fertigung bei
Alle Modelle besitzen einen hohen Wiedererkennungswert

Technische Daten

Standardkatzrahmen 800 x 800 mm, Sondergrößen auf Anfrage
Maximaler Betriebsdruck von 6 bar
Endlosdrehung
Arbeitsbereich durch Schienensystem frei wählbar
Standarthub 1400 mm, größere Hubhöhen auf Anfrage
ein Steuerkreislauf, ein Arbeitskreislauf, ein Bremskreislauf
Überdrucksicherheitsventil einstellbar auf benutzerspezifischen Druck
Maximale Hubgeschwindigkeit: 1 m/s

max. Traglast bis zu 600 kg

integrale Leichtbauweise

leichte Bedienkräfte

Arbeitshub bis zu 1800 mm

Funktionen

Ein Pneumatikzylinder wird mit Druckluft beaufschlagt und überträgt die unterstützende Kraft direkt auf das Greifmittel.
Optimales Materialhandling am Arbeitsplatz.
Ermöglicht das „schwerelose“ Umsetzen.
Besonders gute Handhabbarkeit, Leichtgängigkeit und Leichtigkeit.
Drehen, schwenken, präzises Platzieren und Umsetzen in einem großen Arbeitsbereich.
Geeignet für sperrige Lasten.

Sicherheitsfunktionen

Anti-Jump: Bei Abreißen der Last verharrt das Gerät in seiner Position.
Anti-Drop: Bei plötzlichem Druckabfall verharrt das gerät in seiner Position.
Überdruck-Sicherheits-Ventil.

Baugrößen

Vertis 12

Vertis 25

Vertis 40

Vertis 60

Max. Last

120 kg

250 kg

400 kg

600 kg

GEWICHT

170 kg

160 kg

-

Hub

1400 mm

ARBEITSRADIUS / BEREICH

individuell

DECKENHÖHE MIN.

muss individuell geprüft werden

Besonderheiten

Verschiedene Aufnahmevorrichtungen/Greiferlösungen (wird auf Anfrage auch entwickelt bzw. individuell angepasst). Dadurch kann für jede Anwendung die passende Lösung konstruiert werden.
Besonders gute Handhabbarkeit und Leichtigkeit für einen ergonomischen Arbeitsplatz.
Schnellwechselvorrichtung an Greifmitteln optional möglich, um verschiedenste Greifer zu verwenden.
Drehen, schwenken, präzises Platzieren und Umsetzen in einem großen Arbeitsbereich.
Montage in beliebigem Schienensystem, dadurch sehr großer Arbeitsbereich möglich.
Kompatibilität mit verschiedensten Schienensystemen möglich, da die Aufnahme adaptionsfreundlich gestaltet wurde.
Überdrucksicherheitsventil einstellbar auf benutzerspezifischen Druck.
Keine offen liegenden oder sichtbaren Schläuche und sonstige einzelne Komponenten.

Einsatzgebiete

Der Hubachsen-Manipulator VERTIS kommt zum Einsatz, wenn:

Momente am Lastangriff auftreten
ein Kran die Last nicht aufnehmen kann und/oder das Handling damit unsicher ist
das Handling nicht ergonomisch ist und/oder vereinfacht werden soll
Handlingszeiten/Taktzeiten zu lang sind
Lasten pendelfrei transportiert werden sollen
eine Last außermittig ihres Schwerpunktes aufgenommen werden muss
in ein Maschinenfenster eingegriffen werden muss

Vakuumgreifer & Co.

Der Hubachsen-Manipulator Vertis kann mit verschiedensten Greiferlösungen wie z.B. Vakuumgreifern, mechanischen Greifern und vielem mehr kombiniert werden, um allen Anforderungen gerecht zu werden.
