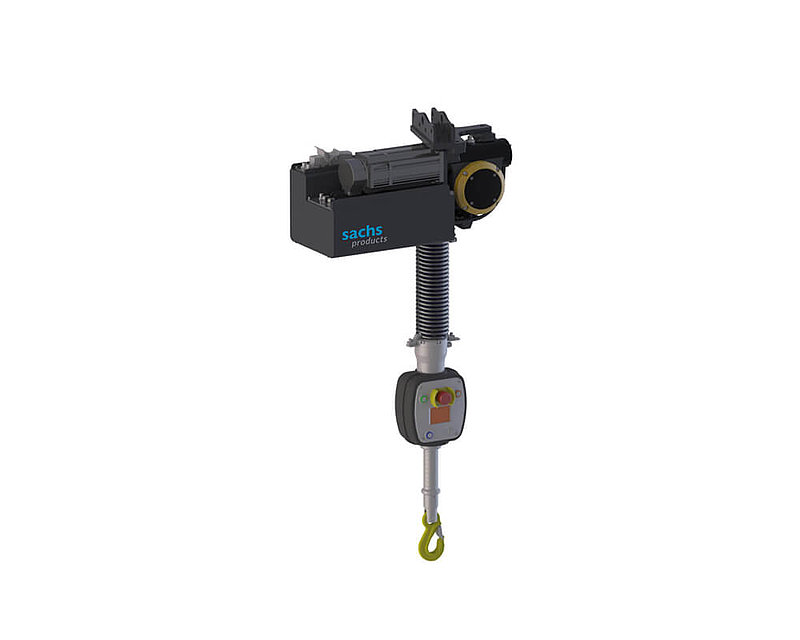

E-Cordis

Elektronischer Seilbalancer

sachs products GmbH bietet elektronische Seilbalancer für die manuelle Handhabungstechnik, ausgeführt als Schienen- oder Säulengeräte. Das Portfolio beinhaltet dabei verschiedene Gewichtsklassen sowie Armlängen für den individuellen Einsatz.

E-Cordis

Elektronischer Seilbalancer

E-Cordis

Elektronischer Seilbalancer

  • Lastaufnahme mit Ankerhaken
  • Montage an beliebigen Schienen- oder Säulensystem
  • Kann flexibel an individuelle Anforderungen angepasst werden
  • Auch mit individuellen Greifmitteln erhältlich
  • Elektronisch und pneumatische Drehdurchführungen sind optional am Bediengriff verbaut



Technische Daten

  • Gerätegewicht:
    E-Cordis 7,5: 31 kg
    E-Cordis 15: 31 kg
    E-Cordis 22,5: 41 kg
    E-Cordis 30: 41kg
    E-Cordis 60: 55 kg
  • Servomotor
  • Die Auf-/ Ab-Bewegung wird über den Bediengriff der Bedieneinheit eingeleitet. Bei Loslassen des Griffs wird die Bewegung sofort gestoppt
  • Montage an allen Schienentypen möglich

max. Traglast bis zu 900 kg

elektronisch betrieben

Funktionen

  • Ermöglicht das „schwerelose“ Umsetzen und Heben
  • Umpositionierung von Einzel- und Massenteilen verschiedenster Lasten
  • Optimales Materialhandling am Arbeitsplatz

Verschiedene Bedienmodi möglich

  • Elektronisch und pneumatische Drehdurchführung ist optional am Bediengriff verbaut
  • Automatische Balanciersteuerung mit integrierter Waage falls im Greifer vorhanden
  • Durch das Abschalten der Waage kann auch direkt an der Last angehoben werden
  • Programmierbare Ein-/Ausgänge (I/O‘s) an Bedienkopf und Antrieb

Baugrößen

E-CORDIS 7.5

E-CORDIS 15

E-CORDIS 22.5

E-CORDIS 30

E-CORDIS 60

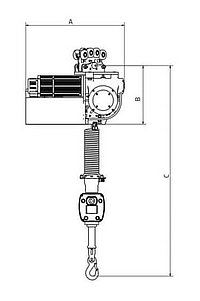

MAßE A

498 mm

498 mm

520 mm

520 mm

520 mm

MAßE B

269 mm

269 mm

309 mm

309 mm

329 mm

MAßE C

985 mm

985 mm

1 025 mm

1 025 mm

1 118 mm

MAX. LAST

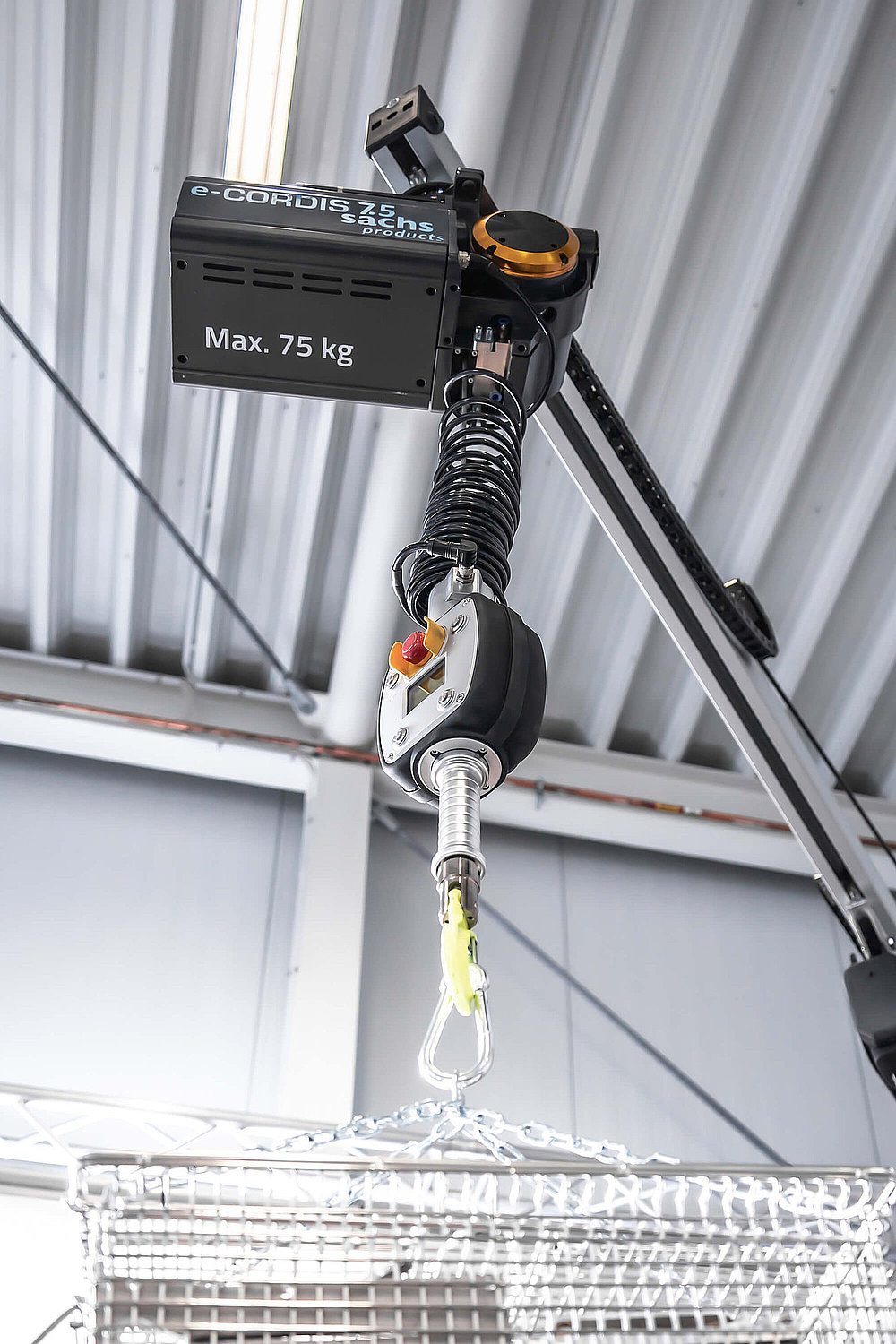

75 kg

150 kg

225 kg

300 kg

600 kg

MAX. HUBGESCHWINDIGKEIT

650 mm/s

392 mm/s

392 mm/s

327 mm/s

164 mm/s

ENERGIEVERSORGUNG

230 V / 1 700 VA
einphasig / 10 A /
Typ C

230 V / 1 700 VA
einphasig / 10 A /
Typ C

230 V / 1 900 VA
einphasig / 10 A /
Typ C

230 V / 1 900 VA
einphasig / 10 A /
Typ C

230 V / 2 300 VA
einphasig / 10 A /
Typ C

EIGENGEWICHT

31 kg

31 kg

41 kg

41 kg

55 kg

HUBMOTOR

Servomotor

Servomotor

Servomotor

Servomotor

Servomotor

Servomotor

BEWEGUNG AUF / AB

die Auf-/Abbewegung wird über den Bediengriff der Bedieneinheit eingeleitet;
bei Loslassen des Griffs wird die Bewegung sofort gestoppt

die Auf-/Abbewegung wird über den Bediengriff der Bedieneinheit eingeleitet;
bei Loslassen des Griffs wird die Bewegung sofort gestoppt

die Auf-/Abbewegung wird über den Bediengriff der Bedieneinheit eingeleitet;
bei Loslassen des Griffs wird die Bewegung sofort gestoppt

die Auf-/Abbewegung wird über den Bediengriff der Bedieneinheit eingeleitet;
bei Loslassen des Griffs wird die Bewegung sofort gestoppt

die Auf-/Abbewegung wird über den Bediengriff der Bedieneinheit eingeleitet;
bei Loslassen des Griffs wird die Bewegung sofort gestoppt

die Auf-/Abbewegung wird über den Bediengriff der Bedieneinheit eingeleitet;
bei Loslassen des Griffs wird die Bewegung sofort gestoppt

INSTALLATION

in allen Schienentypen möglich

in allen Schienentypen möglich

in allen Schienentypen möglich

in allen Schienentypen möglich

in allen Schienentypen möglich

in allen Schienentypen möglich

Kundenspezifische Anforderungen wie höhere Traglasten, einen größeren Arbeitsradius oder einen größeren Hub, können nach gesonderter Prüfung der Parameter realisiert werden.

Besonderheiten

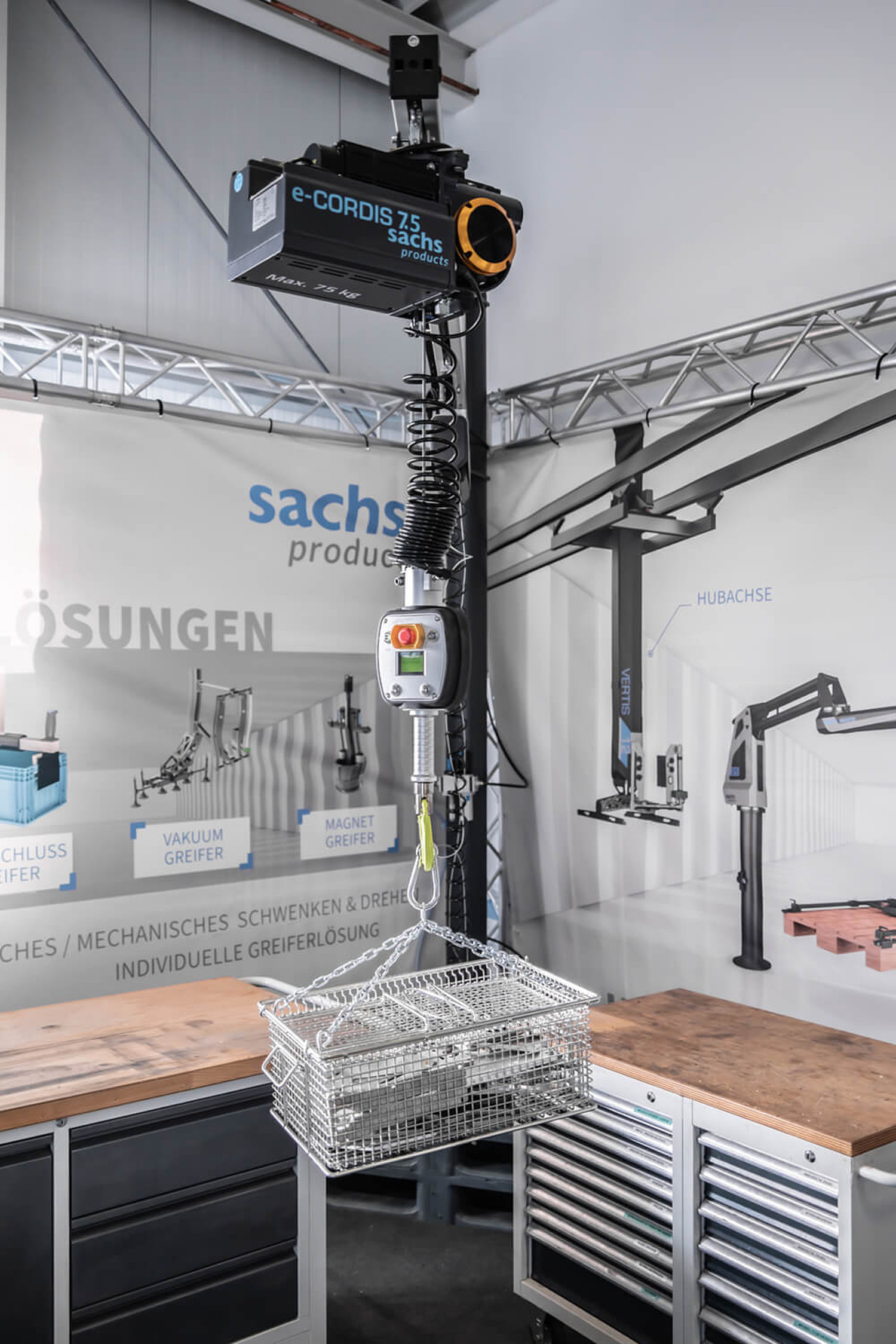

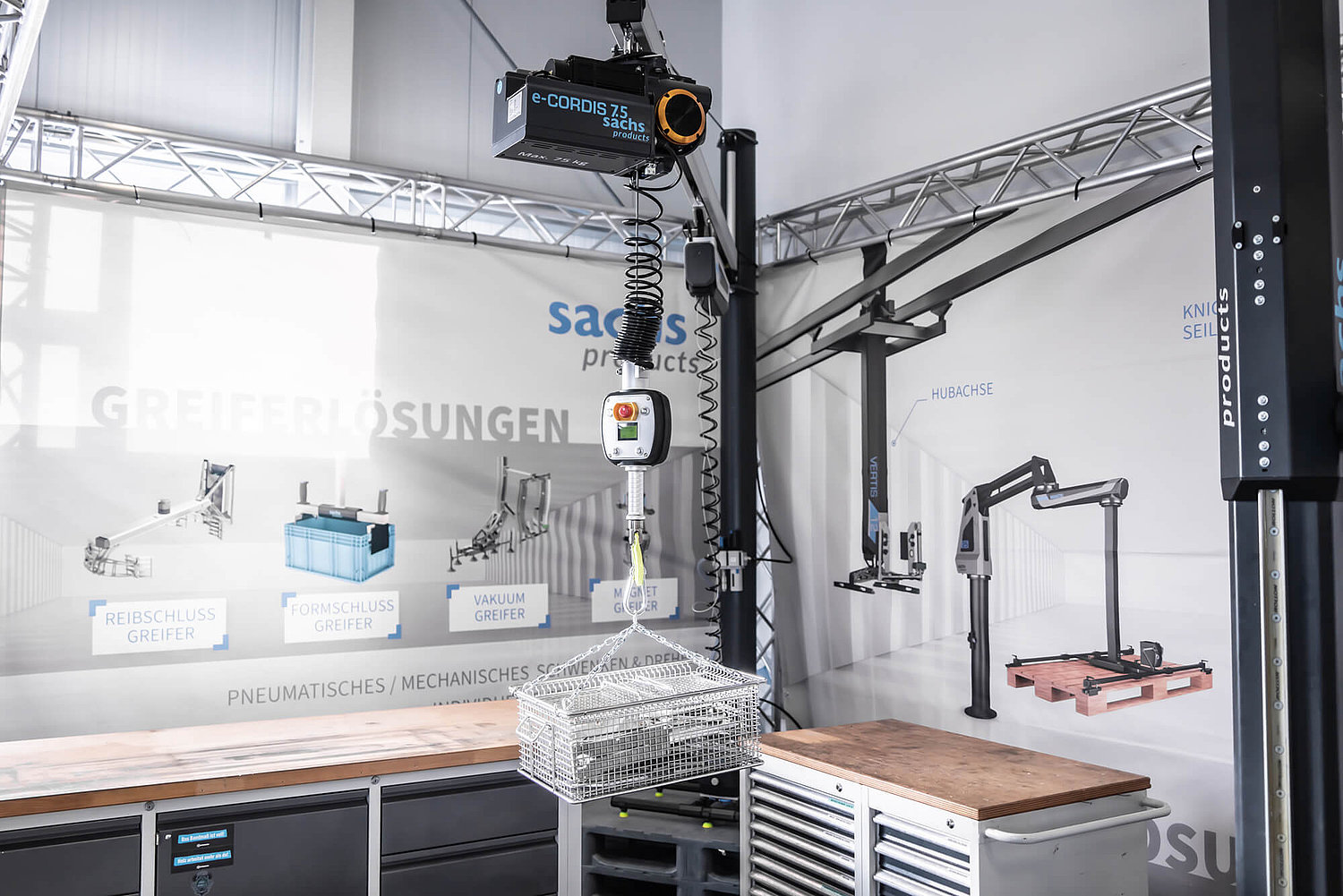

Verschiedene Aufnahmevorrichtungen/Greiferlösungen (wird auf Anfrage auch entwickelt bzw. individuell angepasst). Dadurch kann für jede Anwendung die passende Lösung konstruiert werden.

  • Besonders gute Handhabbarkeit und Leichtigkeit für einen ergonomischen Arbeitsplatz
  • Drehen, präzises platzieren und umsetzen in einem großen Arbeitsbereich
  • Montage in beliebigem Schienen- oder Säulensystem, dadurch sehr großer Arbeitsbereich möglich
  • Auch an einem Schwenkkran montierbar

Details machen den E-CORDIS einzigartig und Sie profitieren davon

  • Ergonomisches Design mit geringem Systemgewicht
  • Elektronische und pneumatische Drehdurchführung ist optional am Bediengriff verbaut
  • Programmierbare Ein-/Ausgänge (I/O‘s) an Bedienkopf und Antrieb
  • Kundenspezifische Sofwarelösungen. Die Software kann flexibel an individuelle Anforderungen angepasst werden
  • Nur ein Lauffahrwerk. Die konstruktiven Voraussetzungen ermöglichen die Verwendung nur eines Fahrwerks. Das minimiert Kosten und Montageaufwand
